长春应化所发明制备三氧化二铁包覆四氧化三铁纳米粒子新方法

　  纳米Fe₃O₄因其具有较强的超顺磁性、制备方便，而引起人们的广泛关注，并已在磁共振成像、生物磁分离、磁记录、磁流体、磁密封、润滑等方面得到应用，在磁性靶向药物和热疗等方面也具有重要的应用前景。
　  纳米Fe₃O₄存在着容易氧化的问题，由于Fe3O4的氧化而使产物不稳定，磁性能下降。解决这个问题的通常方法是进行包覆处理，通过包覆层来实现粒子的分散并对粒子起一定的保护作用。其中利用SiO₂进行包覆最为常见，也有采用有机高分子如聚乙二醇（PEG），聚乙烯醇（PVA）及聚乙二醇-聚乳酸（PEG-PLA）等进行包覆以提高与生物相容性的报导。

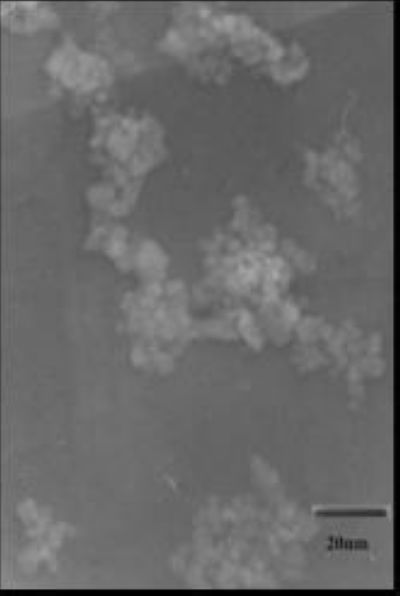

　  本发明在深入研究共沉淀法制备Fe3O4的反应过程中观察到在Fe₃O₄的黑色晶粒（粒径约为10nm左右）外面存在一定量的α-FeOOH，且α-FeOOH的化学性质不稳定，考虑到Fe₂O₃是一种稳定的铁氧化物，本发明将纳米颗粒在200℃～450℃空气中灼烧1～3小时使α-FeOOH转化为Fe₂O₃，同时形成Fe₂O₃包覆的Fe₃O₄纳米粒子（见图）。
　  此方法简单、可行，且能稍提高材料的磁性能，使其成为较好地超顺磁性纳米材料。所制备的磁性微球在生物医学和生物工程等领域有着广泛应用前景。近日该发明获权中国发明专利。
